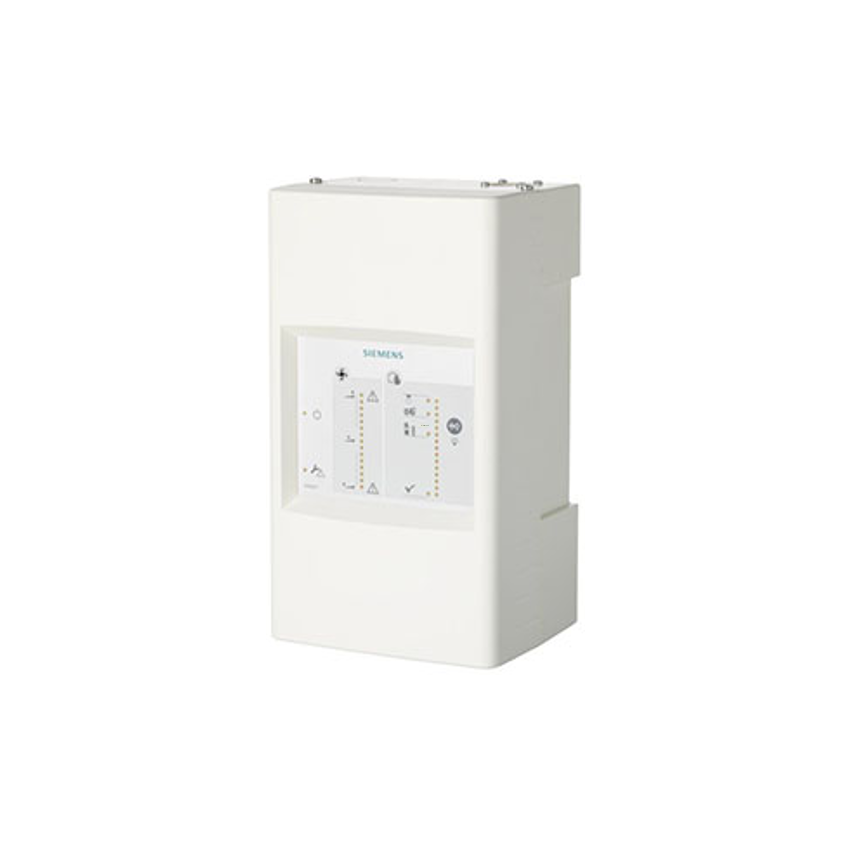

| SIEMENS FDA241 |
| Dane techniczne |
| Wejście zasilania |
| Napięcie | DC 19-30V |
| Obciążenie @ 24 VDC | 150 mA nominalne, 250 mA w alarmie |
| Wymiary (W x H x D) | 162 mm x 285 mm x 120 mm |
| Waga | ok. 1.5kg ( 3.3 Ibs) |
| Stopień ochrony | IP30 |
| Montaż | Pionowy, odwrócony |
| Poziom dźwięku LWA [dBA] |
| – Prędkość zasysania | |
| – Wysoka | 37 |
| – Średnia | 33 |
| – Niska | 30 |
| Warunki pracy |
| Temperatura otoczenia | -20 do 60 °C |
| Wilgotność | 5 do 95% (bez kondensacji) |
| Wskaźnik zabrudzenia | tak |
| Układ próbkujący |
| Długość pojedynczej rurki Długość całego układu rurek | 60m 2x60m, 4x30m |
| Układ otworów próbkujących | Zgodnie z obliczeniami w narzędziu Asyst tool |
| Wlot/wylot powietrza | Miara metryczna: 25 mm śr. zewn., angielska 1,05 cala |
| Obszar zasięgu | Maks. 800m² |
| Kompatybilność systemowa | Wszystkie centrale Siemens serii FC20/FC720 (FS20/FS720) |
| Wyjście przekaźnikowe alarmu Do wyboru Zatrzask/Bez zatrzasku Obciążenie 2.0A @ DC 30 V (maks). styki NO/NC | 4x |
| Wyjście awarii (przekaźnik) | 1x |
| Przepusty kablowe | Tył 10cm x 2.5cm lub góra |
| Mocowania przewodów | Zaciski śrubowe 0.2… 2.5 mm² (30–12 AWG) |
| Pozostałe złącza | Napięciowe we/wy, 4-20mA |
| Ustawienia poziomów Alarmu |
| Pożar 1 (Fire 1) | 10 ustawień 0,05… 2,0 % obs/m |
| Pożar 2 (Fire 2) | 10 ustawień 2.0… 20 % obs/m |
| Opóźnienia alarmu | 0… 300 s: Domyślnie 60s Dym, 15s awaria przepływu |
| Panel czołowy | • 4 Wskaźniki stanu alarmu (FDA241) • 3 Wskaźniki stanu alarmu (FDA221) • Wskaźniki awarii • Czyszczenie (FDA241) • Kurz (FDA241) • Wskaźnik poziomu gęstości dymu i przepływu powietrza |
| Panel serwisowy | • Status OK LEDs • Złącze USB • Reset • Przyciski: normalizacja (kalibracja), gęstość dymu i poziomu przepływu |
| Zapis zdarzeń | Odrębny zapis czasu i daty w nieulotnej pamięci, zdarzenia: gęstość dymu, natężenie przepływu, stan i awarie czujki |
| Normalizacja dymu i przepływ | • Ustawienie akceptowalnych poziomów alarmowania i awarii • Regulowany proces kalibracji przepływu i gęstości powietrza • Podczas kalibracji praca w oparciu o domyślne wartości parametrów |
| Okres gwarancji | 2 lata |
| Certyfikaty – VdS |
G213050 |
