Specyfikacja

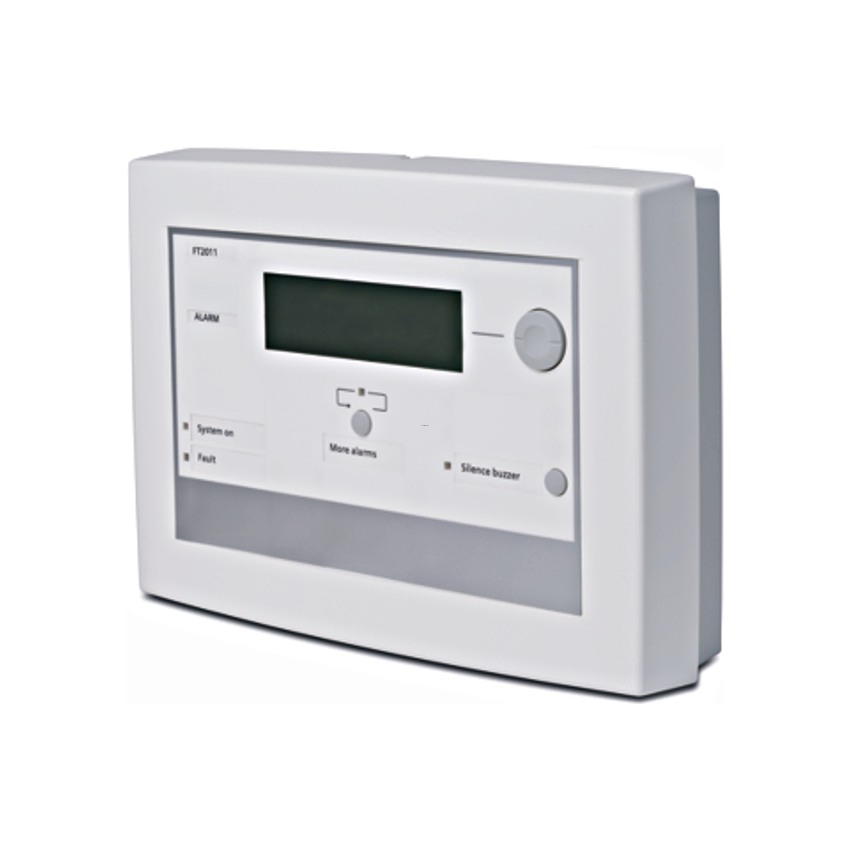

Panel informacyjny z dużym podświetlanym wyświetlaczem i prostym odczytem tekstowym (6 linii po 40 znaków każda) stosowany z adresowalnym systemem sygnalizacji pożarowej Sinteso FS20 i Cerberus PRO FS720.
Odpowiedzialni za bezpieczeństwo w obiekcie pracownicy mają dostęp do przejrzystego interfejsu użytkownika z dostosowanymi pod klienta opisami, aby umożliwić jednoznaczną lokalizację zdarzenia. Sekcje i strefy wizualizowane za pomocą wyświetlacza mogą być swobodnie konfigurowane. Kategoria wyświetlanych komunikatów obejmuje: alarmy, pre-alarmy, komunikaty techniczne, awarie i wyłączenia. Listę komunikatów można przewijać za pomocą przycisków nawigacyjnych. Brzęczyk wewnętrzny może zostać wyłączony w przypadku komunikatów alarmowych. Teksty zdarzeń są identyczne z komunikatami z centrali sygnalizacji pożarowej lub konsoli.
Zasilanie poprzez FDnet / C-NET, lub z zewnętrznego zasilacza 24 V.
Wyświetlacz może pracować w pętli lub linii otwartej.
-
Małych rozmiarów panele do stosowania na adresowalnej magistrali Sinteso™ systemu sygnalizacji pożaru FS20 oraz Cerberus PRO FS720
- Komunikacja poprzez FDnet/C-NET (adresacja indywidualna)
- Zasilanie poprzez FDnet/C-NET, możliwość podłączenia zew. zasilacza 24 V
- Instalacja dwużyłowa za pomocą wielu rodzajów kabli
-
Duży, czytelny podświetlany wyświetlacz (6 linii po 40 znaków każda)
-
Do 8 paneli informacyjno-kontrolnych i informacyjnych może zostać podłączonych do central sygnalizacji pożarowej typu FC2020/FC2030/FC721/FC722
-
Do 16 paneli informacyjno-kontrolnych i informacyjnych może zostać podłączonych
do central sygnalizacji pożarowej typu FC2040/FC724
-
Do 50 paneli informacyjno-kontrolnych i informacyjnych może zostać podłączonych
do central sygnalizacji pożarowej typu FC2060/FC726
-
Wyświetlanie zdarzeń w identycznym formacie jak na konsoli obsługowej
-
Budowa dopasowana do wyglądu central sygnalizacji pożaru FC20xx/FC72x i konsol obsługowych FT2040/FT724
-
Płaska, estetyczna obudowa
| SIEMENS FT2011-A1 |
| Dane techniczne |
| Napięcie zasilania | 12... 32 VDC |
| Zewnętrzne wejście zasilania | 20... 30 VDC / 15… 18 VAC |
| Pobór prądu przy napięciu 24 V |
| – Stan spoczynkowy (wyświetlacz LCD nieaktywny) | 5 mA |
| – Stan alarmu (wyświetlacz LCD aktywny) | 45 mA |
| Wyświetlacz LCD | 6 x 40 znaków |
| Wyświetlanie awarii/ ostrzeżeń | programowalne |
| Temperatura pracy | -8 … +42°C |
| Temperatura składowania | -20 … +60°C |
| Wilgotność (bez kondensacji ) | ≤95 % wzgl. |
| Protokół komunikacyjny | FDnet/C-NET |
| Zaciski podłączeniowe | 0.8... 1.5 mm2 |
| Kolor | jasnoszary, ~RAL 7035 |
| Kategoria ochrony | IP30 |
| Normy | EN54-17, EN54-18 |
| Certyfikaty |
| – VdS | G208011 |
| – LPCB | 126aq/04 |
| Zarządzanie jakością | Siemens Standard SN 36350 |
| Kompatybilność systemowa |
| - FDnet | FS20 |
| - C-NET | FS720 |
