Specyfikacja

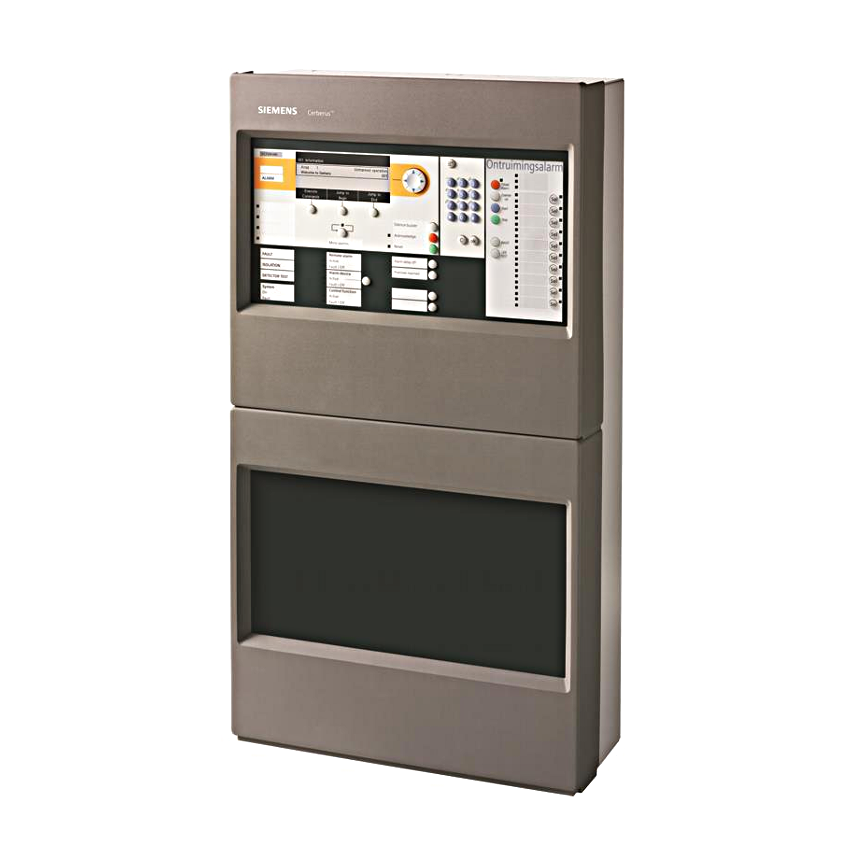

FC726-ZA (4-pętlowa 1,5 A, z możliwością rozbudowy do 28 pętli) to modułowa centrala sygnalizacji pożarowej z wbudowanym panelem operatorskim, która może przetwarzać do 1512 adresów z urządzeń Cerberus PRO. Kaseta kart w podstawowym wyposażeniu centrali sygnalizacji pożarowej służy do instalacji dodatkowych kart liniowych (C-NET) lub kart we/wy. Możliwe jest połączenie maksymalnie 5 kart. Karty linii i wejść/wyjść można wymieniać bez odłączania zasilania od centrali.
Centrala sygnalizacji pożarowej może być używana w konfiguracji autonomicznej lub sieciowej. Można ją zaprogramować za pomocą przyjaznego dla użytkownika narzędzia Cerberus-Engineering-Tool w celu stworzenia systemu o dużej elastyczności. W jednym klastrze (sieć C-WEB/SAFEDLINK) można połączyć do 32 central sygnalizacji pożarowej i terminali pożarowych lub do 16 central, gdy klaster jest podłączony do systemu zarządzania zagrożeniami. Za pomocą światłowodowej sieci szkieletowej (C-WEB/LAN) można połączyć w sieć do 14 takich klastrów z maksymalnie 16 centralami każdy. Topologia ta umożliwia budowę sieci zgodnej z normą EN 54 z maksymalnie 64 centralami sygnalizacji pożarowej i terminalami pożarowymi.
Wszystkie linie dozorowe są monitorowane pod kątem zwarć z doziemieniem.
Dostosowanie tekstu użytkownika bezpośrednio na terminalu lub za pomocą narzędzia Cerberus-Engineering-Tool. Możliwość zapisania do 13000 zdarzeń według różnych kryteriów. Automatyczna zmiana czasu na letni/zimowy.
Wykrywanie i automatyczne wczytywanie (automatyczna konfiguracja) wszystkich urządzeń C-NET, zapewniające natychmiastową prostą obsługę.
Zapisane dane można przesłać za pomocą zdalnego dostępu Cerberus-Remote.
FC726-ZA idealnie nadaje się do bardzo dużych i złożonych budynków, np. biurowców, kampusów uniwersyteckich itp. FC726-ZA z elastycznymi możliwościami łączenia sieciowego może być również stosowany w rozległych systemach.
Rozszerzenia i akcesoria należy zamawiać oddzielnie.
-
Modułowa, prefabrykowana centrala mikroprocesorowa zintegrowana z konsolą obsługową o pojemności do 1512 adresów.
-
Kompatybilność z systemami:
– FD720 serii Cerberus PRO oraz urządzeniami SynoLOOP
- Centrala może pracować w wersji autonomicznej lub sieciowej
-
Możliwość podłączenia do 64 stacji, takich jak centrale i konsole obsługowe (w różnej konfiguracji) w ramach jednej sieci
- Wbudowana funkcja pracy w trybie awaryjnym
- Redundantna sieć, pracująca w trybie awaryjnym zgodnie z EN 54
- Szybki interfejs Ethernetowy dla różnych zastosowań sieciowych
- Opcjonalna drukarka, stacyjka dostępowa, wskaźniki LED
- Możliwość instalacji portów szeregowych RS232, RS485
-
Kaseta dla maks. 5 dodatkowych modułów:
– Karta liniowa C-NET
– Karta liniowa SynoLOOP (dla migracji)
- Podtrzymanie w przypadku awarii zasilania głównego do 72godzin
-
Wykrywanie i automatyczne wczytanie (autokonfiguracja) wszystkich urządzeń C-NET, umożliwiające natychmiastowe i proste uruchomienie systemu
-
Panele informacyjne i informacyjno – kontrolne, sygnalizatory oraz tablice synoptyczne
instalowane bezpośrednio w pętli (C-NET)
- Elastyczne programowanie rozbudowanych sterowań
| SIEMENS FC726-ZA |
| Dane techniczne |
| Zasilanie główne | AC 98…127 V / AC 196…253 V |
| Moc zasilacza | 150 W |
| Napięcie robocze | 21… 28.6 VDC |
| Prąd znamionowy | Maks. 5 A |
| Pojemność akumulatorów | 2 x 12 V, 45 Ah |
| Monitorowanie akumulatora | tak |
| Monitorowanie zasilania głównego | tak |
| Kompatybilność z czujkami serii | Cerberus PRO FD720 (C-NET)
SynoLOOP poprzez kartę migracyjną |
| Liczba linii – Pętle (z rozszerzeniem) lub – Linie otwarte |
4 (8)x
8 (16)x |
| Liczba adresów C-NET | Maks. 1512 |
| C-NET (4 na moduł liniowy) | maks. 20 |
| Wbudowane wejścia/ wyjścia |
| – Wyjścia przekaźnikowe |
| – Zdalna transmisja alarmu | 1x |
| – Zdalna transmisja awarii | 1x |
| – Wyjścia monitorowane |
| – Alarm | 1x |
| – Awaria | 1x |
| – Sygnalizatory | 2x |
| – Programowalne wejścia/wyjścia | 12x |
| Programowalne wejścia/wyjścia dla 5 dodatkowych kart I/O | 60 (12 na kartę) |
| Konsola obsługowa | wbudowana |
| Gniazdo do montażu modułów RS232, RS485 | 2x |
| Gniazdo do montażu modułu sieciowego | 2x |
| Gniazdo do montażu modułów liniowych | 2x |
| Sloty na modułu liniowe (w porcie rozszerzeń) | maks. 5 |
| Gniazdo montażu kabli (komunikacyjnych) | 1x |
| Moduł sygnalizatorów | maks. 2 |
| Port Ethernetowy RJ45 | 1x |
| Temperatura pracy | -8 … +42°C |
| Temperatura składowania | -20 … +60°C |
| Wilgotność (bez kondensacji ) | ≤95 % rel. |
| Wymiary (W x H x D) | 430 x 796 x 260 mm (bez pokrywy) 430 x 796 x 288 mm (z pokrywą) |
| Kolor | szara, ~RAL 7035 (obudowa) szara, ~RAL-Design 000 50 00 (pokrywa) |
| Stopień ochrony (IEC 60529) | IP30 |
| Standardy | EN54-2, EN54-4 |
| Certyfikaty |
| – CNBOP | 0720/2010 |
| – VdS | G209077 |
| – LPCB | 126bn/05 |
| – FM | zatwierdzony |
