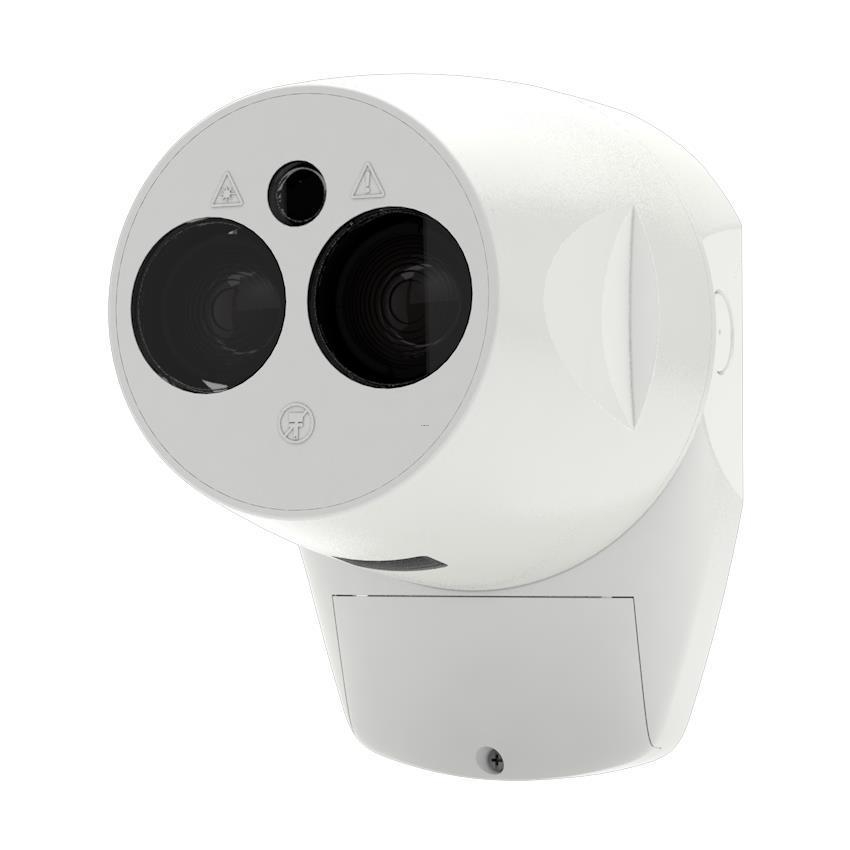

Detektor składa się z nadajnika i odbiornika światła. Nadajnik światła wysyła wiązkę podczerwieni, która jest odbijana przez reflektor w kształcie pryzmatu do odbiornika detektora. Odbiornik przetwarza odebrany sygnał podczerwieni na sygnał elektryczny, który jest analizowany przez sterowany mikroprocesorem układ elektroniczny. Dym przenikający przez odcinek pomiarowy tłumi sygnał podczerwieni. Gdy sygnał osiągnie predefiniowane wartości pomiarowe, czujnik przesyła odpowiedni poziom zagrożenia do centrali. Pomiar odległości w celu wykrycia ciał obcych. Wbudowany wskaźnik alarmu sygnalizuje lokalnie stan alarmu. Dla różnych odległości dostępne są różne reflektory.
