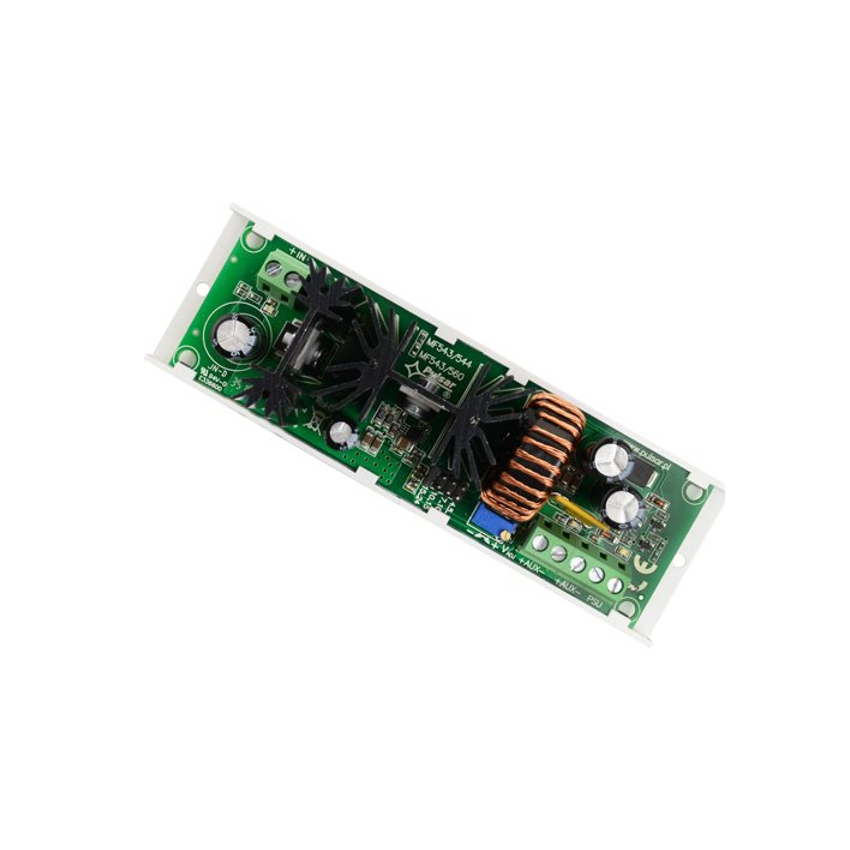

| PULSAR DC/DC50SD |
| Dane techniczne |
| Zakres napięcia wejściowego | 8V÷28V DC zależne od zakresu ustawionego zworką |
| Zakres napięcia wyjściowego | 4,5V÷7V, 7V÷10V, 10V÷15V, 15V÷24V Zakresy przełączane zworką. Ustawienie fabryczne: 12V |
| Minimalna różnica między napięciem wejściowym a wyjściowym | 2V |
| Moc modułu P | 60W max. |
| Sprawność energetyczna | 85%÷ 92% |
| Napięcie tętnienia | 80mV p-p max |
| Prąd wyjściowy | 5A max. |
| Pobór prądu przez układy modułu | 20 mA max. |
| Zabezpieczenie przed zwarciem SCP | elektroniczne, automatyczny powrót |
| Zabezpieczenie przed przeciążeniem OLP | 110-150% mocy zasilacza, ponowne uruchomienie ręczne (awaria wymaga odłączenie obwodu wyjściowego DC) |
| Wyjścia techniczne - PSU wyjście sygnalizujące awarię - przeciążenie lub zwarcie wyjścia AUX modułu | - typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V) |
| Sygnalizacja optyczna - IN dioda sygnalizująca stan zasilania DC - AUX dioda sygnalizująca stan zasilania DC na wyjściu - PSU dioda sygnalizująca awarię - przeciążenie lub zwarcie wyjścia AUX modułu |
- czerwona, stan normalny świeci światłem ciągłym
- zielona, stan normalny świeci światłem ciągłym
- czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym |
| Warunki pracy | II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia |
| Wymiary | 140 x 43 x 45 (L x W x H) |
| Waga netto/brutto | 0,15/0,20 kg |
| Mocowanie | taśma montażowa lub wkręt montażowy x 2 |
| Deklaracje, gwarancja | CE, 2 lata od daty produkcji |
