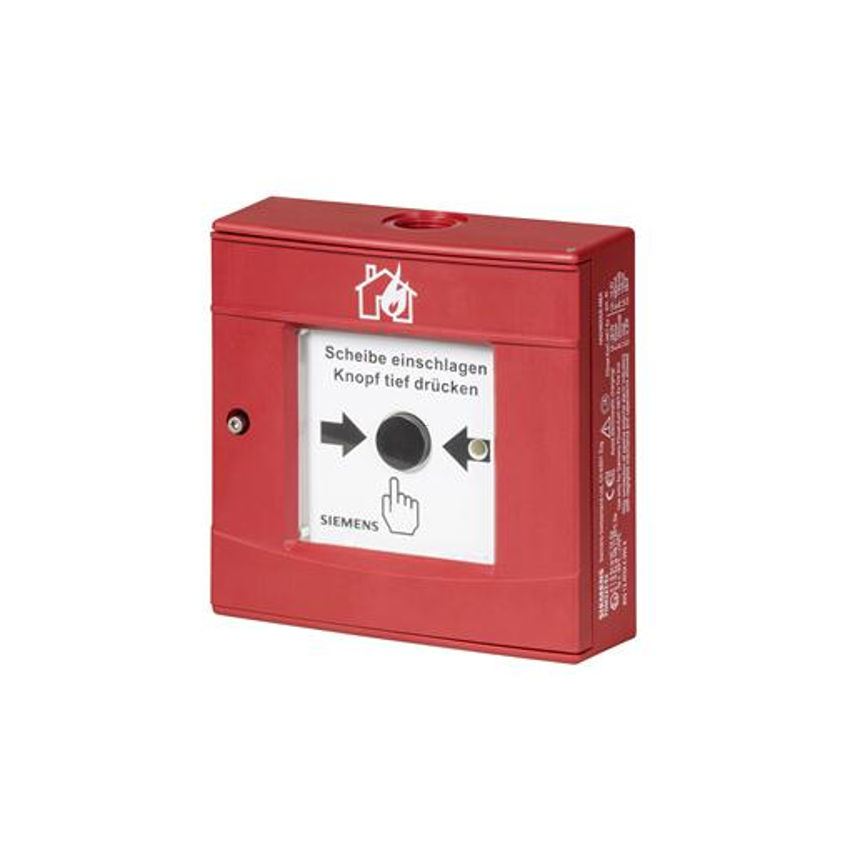

| SIEMENS FDM223-EX |
| Dane techniczne |
| Wymiary (Szer. x Wys. x Gł.) | 134mm x 134mm x 43mm |
| Temperatura pracy | -25 ... + 70 °C |
| Temperatura składowania | -35 ... + 75 °C |
| Wilgotność | ≤95 % wzgl. |
| Protokół komunikacyjny | FDnet-Ex/C-NET-Ex |
| Listwa zaciskowa | 1…1.5 mm2 |
| Kategoria ochrony zgodnie z EN 60529 | IP40 |
| Kolor | czerwony, ~RAL 3000 |
Charakterystyka
| Ui ≤ 28 V Ii ≤ 92 mA Pi ≤ 650 mW Li nieistotny Ci < 0.2 nF |
| Pobór prądu (w stanie spoczynku) | 200 µA |
Zewnętrzny wskaźnik zadziałania (WZ)
| Uo ≤ 14.2 V Io ≤ 480 mA Po ≤ 195 mW Lo < 100 µH Co < 38 nF Tylko dla połączeń pasywnych wskaźników zadziałania o pomijalnej indukcyjności i pojemności. |
| Klasyfikacja ex |
| IECEx | Ex ia IIC T4 Ga, Ta = -35 °C...+70 °C Ex ia IIIB T135 °C Da, Ta = -35 °C...+70 °C |
| Dyrektywa 94/9/EC: (ATEX dyrektywa) | II 1 G Ex ia IIC T4 Ga, Ta = 35 °C...+70 °C II 1 D Ex ia IIIB T135 °C Da, Ta = 35 °C...+70 °C |
| Certyfikaty Ex - Typ badań certyfikacyjnych EC - IECEx |
BVS 12 ATEX E 095 X |
| Certyfikaty EN 54 - VdS |
G213107 |
| Kompatybilność systemowa |
| – FDnet | FS20, AlgoRex, SIGMASYS |
| – C-NET | FS720 |
| Projekt zgodnie z EN 54-11 | Type B (aktywacja pośrednia) |
