Specyfikacja
Do podłączenia czujek kolektywnych (GMT/linia konwencjonalne GMT/linia konwencjonalna z barierą iskrobezpieczną Zenera (SB3) do stref zagrożonych wybuchem). Do nadzorowanych linii sterujących np. klap dymowych, sygnalizatorów, trzymaczy drzwiowych i aktywacji urządzeń gaśniczych (stosować się do lokalnych zaleceń poszczególnych krajów). Monitorowane wejście stanu linii alarmowych lub komunikatów technicznych.
2 wejścia/wyjścia mogą być parametryzowane autonomicznie w każdym przypadku: jako linia kolektywna czujek, wejście, wyjście, wyjście i wejście, z programowanym czasem. Sygnalizacja stanu pracy za pomocą diody LED.
W zestawie z transponderem: 2 diody transzorb 20 V, 8 oporników i 2 stopki montażowe dla szyny U TS35.
-
Moduł 2 wejść lub wyjść, działających jako linia dozorowa czujek kolektywnych
(Siemens/Cerberus, Synova 600 lub konwencjonalnych Synova 300), jako wej-
ście, wyjście lub jako wyjście z potwierdzeniem
-
Obciążalność wyjść przy napięciu 24 VDC, maks. 2 A
- Diody LED sygnalizujące stany wejść, wyjść, awarie, test, itp
- Zdejmowane zaciski połączeniowe
- Instalacja na linii dozorowej dwużyłowej (wszystkie typy kabli)
- Zasilanie zewnętrzne 24 VDC (linie dozorowe izolowane galwanicznie)
- Mikroprocesorowa obróbka sygnałów
- Komunikacja poprzez magistralę FDnet/C-NET (indywidualna adresacja)
- Do zastosowania w miejscach suchych, zapylonych oraz wilgotnych
- Dowolny sposób montażu

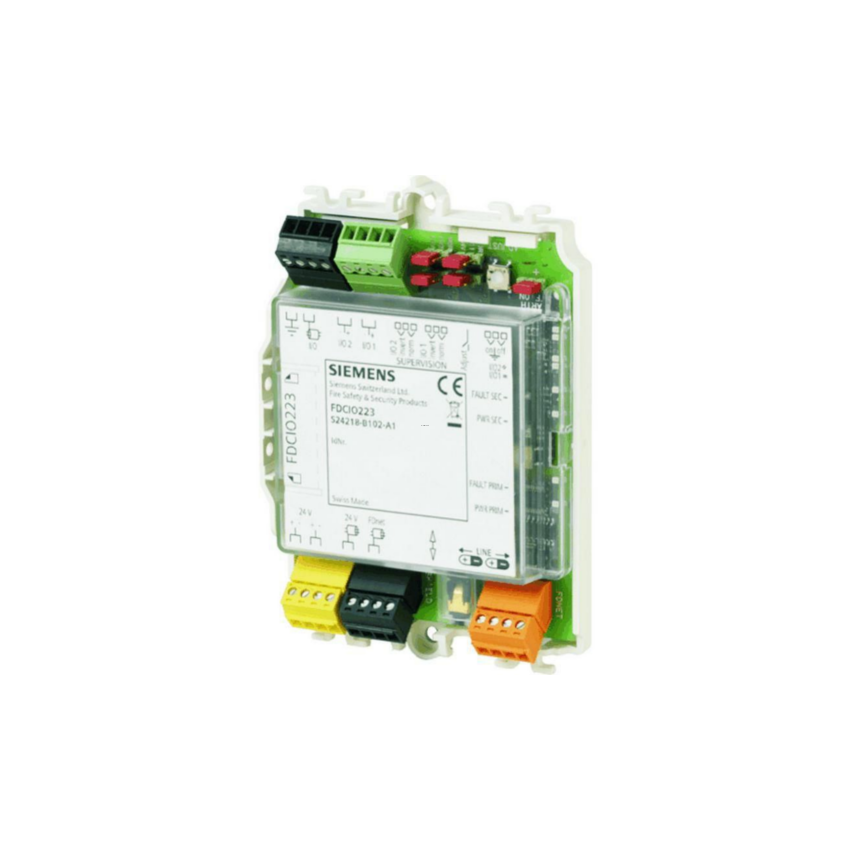

| SIEMENS FDCIO223 |
| Dane techniczne |
| Napięcie zasilania FDnet/C-NET | 12... 33 VDC |
| Zasilanie zewnętrzne – Napięcie zasilania | 18... 32 VDC |
| Tryby pracy wejść/wyjść: |
| – Linia czujek kolektywnych | GMT Siemens/Cerberus, Synova300C lub podob. |
| – Maks. liczba czujek w linii | 32 |
| – Zakończenie linii | 20 V transzorb diode lub EOL22(Ex) |
| – Wyjście | 24 VDC ±5 % / 2 A (bezp. zewn.) |
| – Wejście | |
| – Rezystory końca linii | 3.3k Ω/680 Ω, 2.7k Ω/560 Ω, 3.3k Ω |
| Temperatura pracy | -25… +60 °C |
| Temperatura składowania | -30… +65 °C |
| Wilgotność | ≤95 % rel. |
| Protokół komunikacyjny | FDnet/C-NET |
| Zaciski połączeniowe | 0.2... 1.5 mm² (złącze dodatkowe 2,5 mm²) |
| Kolor |
| – Obudowa – Pokrywa – Dod. obudowa FDCH221 | biały, ~RAL 9010 przeźroczysta matowa biały, ~RAL 9010 |
| Kategoria ochronna EN60529 / IEC 60529 | IP30
IP65 |
| Normy | CEA GEI I-084, EN54-17, EN54-18 |
| Certyfikaty |
| – VdS | G206054 |
| – LPCB | 126aq/01 |
| Zarządzanie jakością | Siemens Standard SN 36350 |
Kompatybilność z systemami
– FDnet – C-NET |
FS20, AlgoRex, SIGMASYS
FS720 |
