Specyfikacja
Do podłączenia 4 niezależnych, bezpotencjałowych, styków przełączalnych monitorowania stanów technicznych (np. drzwi czy sterowania wentylacją) lub monitorowania uaktywnień (np. system tryskaczowy).
4 wejścia dla styków bezpotencjałowych. Linie wejściowe są monitorowane na rozwarcie i zwarcie (rezystory monitorujące). Wejścia mogą być niezależnie konfigurowane za pomocą centrali dla monitorowania stanu lub alarmów. 4 wyjścia z 4 bezpotencjałowymi stykami przekaźnika (250 VAC/4A) do sterowań pożarowych;
Sygnalizacja stanu pracy za pomocą diody LED. Zasilanie z pętli FDnet/C-NET.
W zestawie z modułem wejść/wyjść: 8 rezystorów i 2 stopki montażowed do szyny U TS35.
-
Moduł 4 bezpotencjałowych wyjść przekaźnikowych do sterowania drzwiami pożarowymi, wentylacją, klimatyzacją, kontrolerami wind, oraz 4 monitorowanych wejść do monitorowania stanów technicznych lub wyzwolonych alarmów
-
Mikroprocesorowa obróbka sygnałów
- Diody LED sygnalizujące stany wejść, wyjść, awarie, test, itp
- Instalacja na linii dozorowej dwużyłowej (wszystkie typy kabli)
- Zasilanie z magistrali FDnet/C-NET
- Komunikacja poprzez FDnet/C-NET (adresowanie indywidualne)
- Do zastosowania w miejscach suchych, zapylonych oraz wilgotnych
- Dowolny sposób montażu

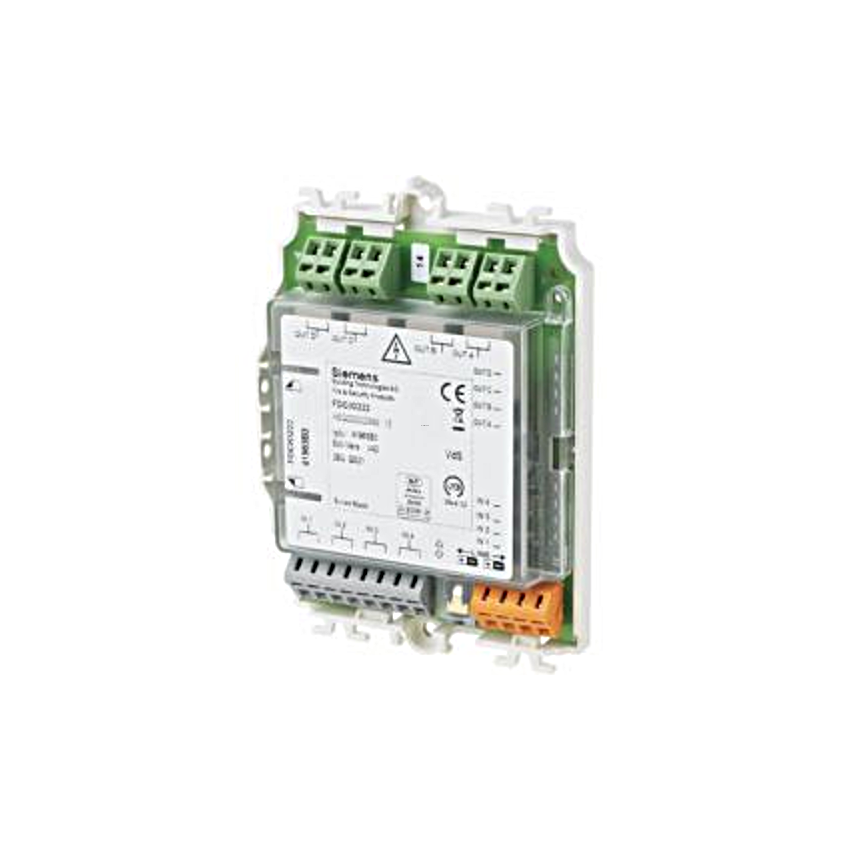

| SIEMENS FDCIO222 |
| Dane techniczne |
| Napięcie zasilania | 12... 33 VDC |
| Pobór prądu (w stanie spoczynku) | 0.6... 0.75 mA |
| Obciążalność wyjść (ohm) | 250 VAC / 4 A, maks. 1000 VA 30 VDC / 4 A, maks. 120 W |
| Temperatura pracy | -25… +60 °C |
| Temperatura składowania | -30… +65 °C |
| Wilgotność | ≤95 % wzgl. |
| Protokół komunikacyjny | FDnet/C-NET |
| Zaciski połączeniowe | 0.2... 1.5 mm2 (2.5 mm2) |
| Kolor |
| – Obudowa – Pokrywa – Dod. obudowa FDCH221 | biały, ~RAL 9010 przeźroczysta matowa biały, ~RAL 9010 |
| Kategoria ochronna EN60529 / IEC 60529 | IP30
IP65 |
| Normy | CEA GEI I-084, EN54-17, EN54-18 |
| Certyfikaty |
| – VdS | G204029 |
| – LPCB | 531m/02 |
| Zarządzanie jakością | Siemens Standard SN 36350 |
Kompatybilność z systemami
– FDnet – C-NET |
FS20,AlgoRex,SIGMASYS
FS720 |
