Specyfikacja
Do podłączenia 1, bezpotencjałowego, styku przełączalnego monitorowania stanów technicznych (np. drzwi czy sterowania wentylacją) lub monitorowania uaktywnień (np. system tryskaczowy).
1 wejście dla styków bezpotencjałowych. Linia wejściowa jest monitorowana na rozwarcie i zwarcie (rezystory monitorujące). Wejście może być niezależnie konfigurowane za pomocą centrali dla monitorowania stanu lub alarmów.
Sygnalizacja stanu pracy za pomocą diody LED. Zasilanie z pętli FDnet/C-NET.
W zestawie z modułem wejść/wyjść: 2 rezystory i 2 stopki montażowe do szyny U TS35.
- Instalacja na linii dozorowej dwużyłowej (wszystkie typy kabli)
- Zasilanie z magistrali FDnet/C-NET
- Komunikacja poprzez FDnet/C-NET (adresowanie indywidualne)
- Do zastosowania w miejscach suchych, zapylonych oraz wilgotnych
- Dowolny sposób montażu

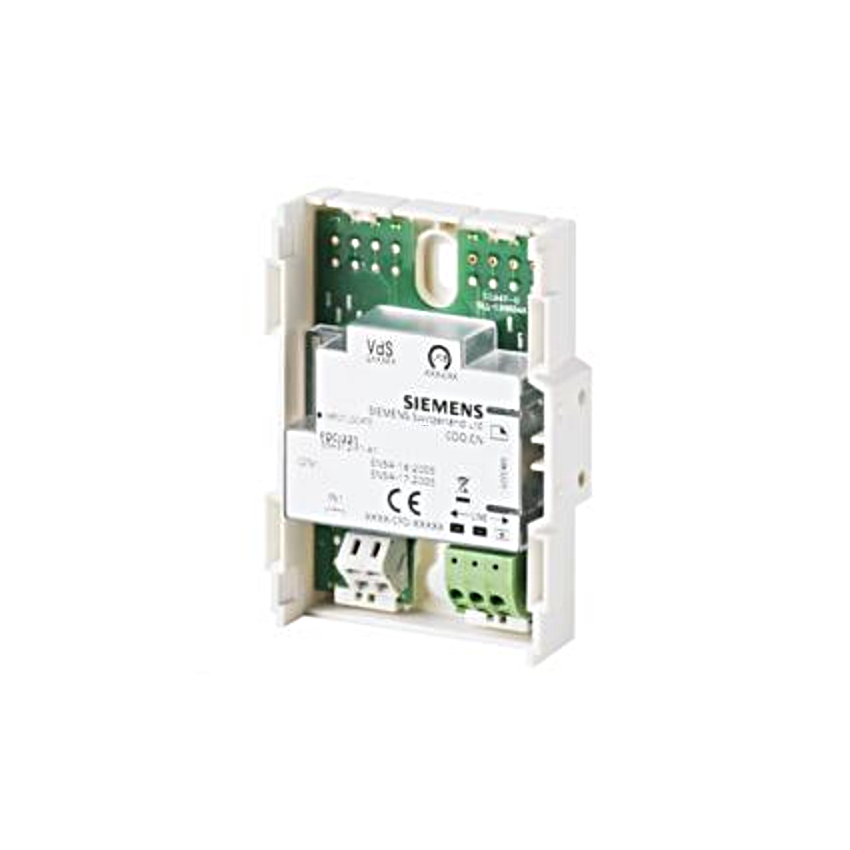

| SIEMENS FDCI221 |
| Dane techniczne |
| Napięcie zasilania | DC 12... 33 V |
| Pobór prądu (w stanie spoczynku) | maks. 0.3 mA |
| Rezystancja linii (wejście) | Maks. 20 Ω |
| Temperatura pracy | -25… +70 °C |
| Temperatura składowania | -30… +75 °C |
| Wilgotność | ≤95 % rel. |
| Protokół komunikacyjny | FDnet/C-NET |
| Zaciski połączeniowe | 0.2... 2.5 mm² |
| Kolor |
| – Obudowa – Pokrywa – Dod. obudowa FDCH221 | biały, ~RAL 9010 przeźroczysta matowa biały, ~RAL 9010 |
| Kategoria ochronna EN60529 / IEC529 | IP30
IP65 |
| Normy | EN54-17, EN54-18 |
| Certyfikaty |
| – VdS | G209066 |
| – LPCB | 531h/01 |
| – FM | 3038448 |
| – Morski |
| – MED (Marine Equipment Directive) | 19 485 – HH |
| – GL (Germanischer Lloyd) | 19 563 – HH |
| Zarządzanie jakością | Siemens Standard SN 36350 |
Kompatybilność z systemami
– FDnet – C-NET |
FS20
FS720 |
