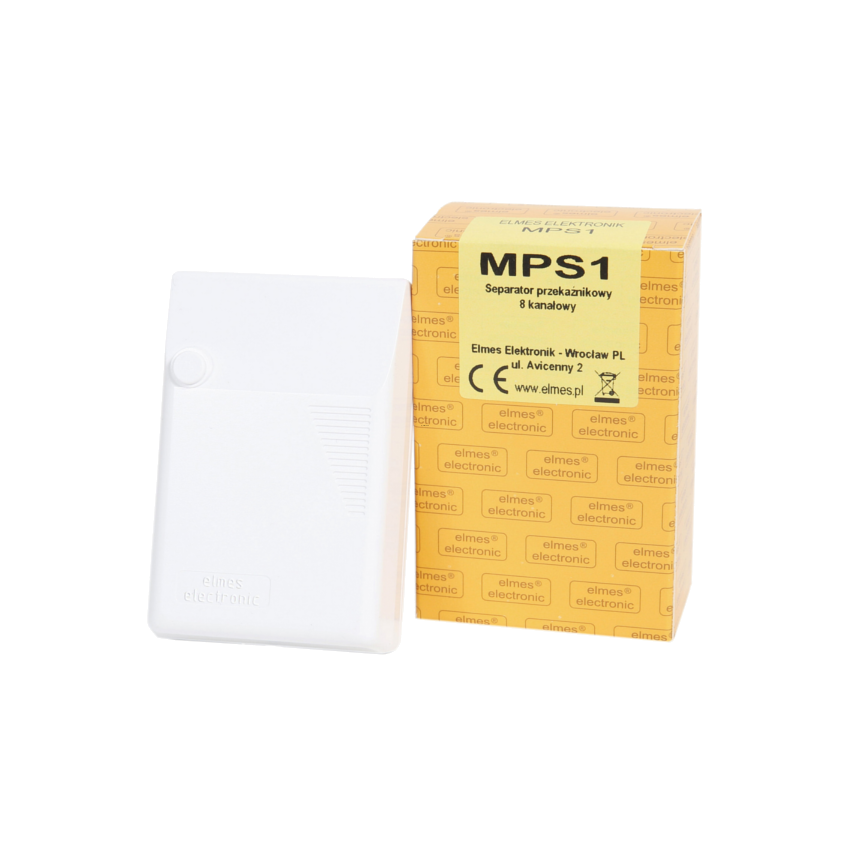

Separator przekaźnikowy przeznaczony jest do przełączania sygnałów pochodzących z maksimum ośmiu urządzeń zewnętrznych, na przykład z kamer wideo. Zbudowany jest z przekaźników elektromagnetycznych, których załączenie następuje po zwarciu wejść sterujących do +12VDC. Osiem wyjść przekaźnikowych separatora, posiadających możliwość wyboru trybu pracy NO lub NC, wyprowadzonych jest na listwę przyłączeniową z jednym zaciskiem wspólnym COM. Załączenie każdego przekaźnika sygnalizowane jest świeceniem umieszczonej przy nim diody LED. Przekaźniki posiadają diody zabezpieczające przed przepięciami, a układ zabezpieczony jest przed uszkodzeniem w przypadku odwrotnego włączenia napięcia zasilającego. Moduł wyposażony jest we włącznik antysabotażowy otwarcia obudowy TAMPER. Wyboru trybu pracy wyjść przekaźnikowych NO (normalnie otwarte) lub NC (normalnie zamknięte) dokonuje się zworkami. Urządzenie może być stosowane w szerokim zakresie temperatur otoczenia, a stosowanie modułu na zewnątrz wymaga zabezpieczenia przed wpływem warunków atmosferycznych.



Specyfikacja:

• osiem wyjść przekaźnikowych odseparowanych galwanicznie od wejść,
• maksymalna obciążalność wyjścia przekaźnikowego 1A/24VDC, 0,5A/125VAC,
• napięcie zasilające po stronie sterującej 11..15VDC,
• pobór prądu z +12V: max 150mA, do 20mA na każdy kanał,
• sygnalizacja otwarcia obudowy TAMPER,
• zabezpieczenie przed odwrotnym włączeniem zasilania,
• praca wewnątrz pomieszczeń,
• wymiary płytki 78x58x15mm.
