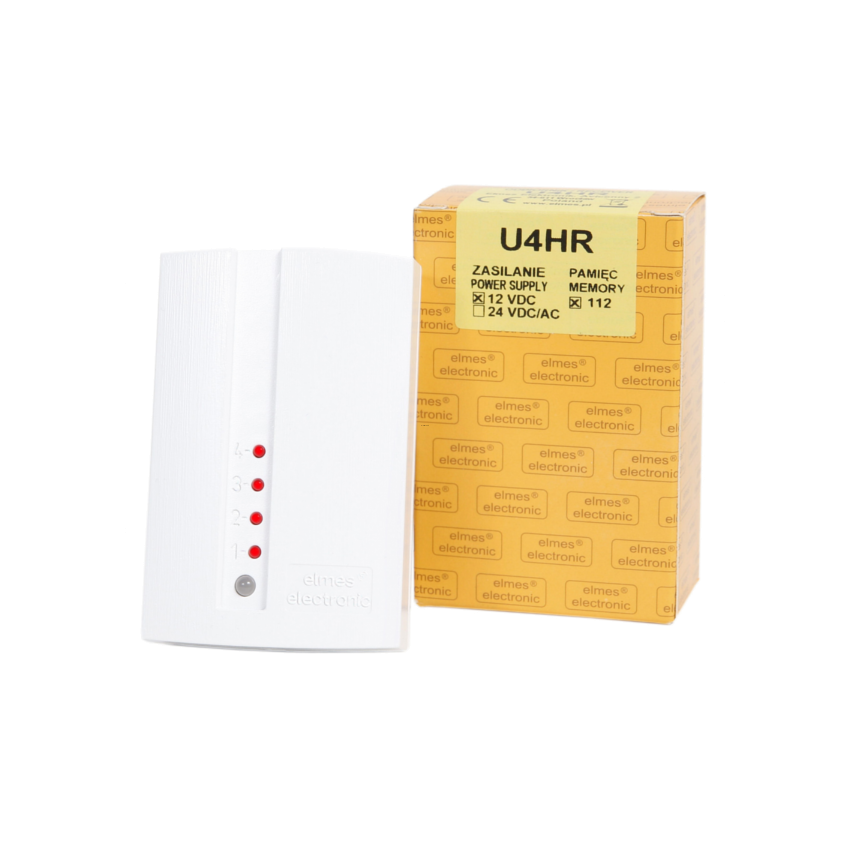

Opis produktu: Odbiornik U4HR z czterema wyjściami przekaźnikowymi przeznaczony jest do systemów alarmowych i zdalnego sterowania. Wykonywany jest w dwóch wersjach zasilania: 12VDC lub 24V DC/AC. Urządzenie wykorzystują system kodowania zmiennego KEELOQ(R). Współpracują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz.
Opis działania
Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przekaźnik na jego wyjściu i włącza odpowiadającą mu diodę LED. W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny), lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik (tryb bistabilny). Taki sposób pracy dotyczy większości typów nadajników. Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego lub detektorami CTX3H i CTX4H pracującymi w trybie detekcji otwarcia/zamknięcia. W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w odbiorniku, załączenie wyjścia trwa do chwili jego wyłączenia w nadajniku.
Cechy odbiornika:
- częstotliwość pracy: 433,92 MHz, odbiornik superheterodynowy,
- 4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności 1A/128V,
- dwa tryby pracy wyjścia, ustawiane niezależnie dla każdego kanału: bistabilny i monostabilny,
- na zamówienie specjalna wersja do wyciągarki, w której wyjście jest załączone jak długo naciśnięty jest przycisk pilota,
- funkcja mini centrali,
- pamięć do 112 nadajników.
| ELMES U4HR |
| Specyfikacja |
| Liczba przekaźników | 4 |
| Tryby pracy kanałów | 3 |
| Wyjścia przekaźnikowe | NO/NC |
| Sygnalizacja LED | TAK |
| Wyjście S | 1A/60V |
| Częstotliwość pracy (MHz) | 433,92 |
| Rodzaj radia | SH |
| Tamper | TAK |
| Pamięć odbiornika | 112 |
| Zasilanie odbiornika | 10~15VDC (12V) / 19~32VDC, 19~27VAC (24V) |
| Pobór prądu (stan spoczynku) | 20..120mA |
| Obciążalność wyjść przekaźnikowych | 1A, 125VAC / 30VDC |
| Rozmiary | 28/63/96 |
| Temperatura pracy | -20 to +55° |
