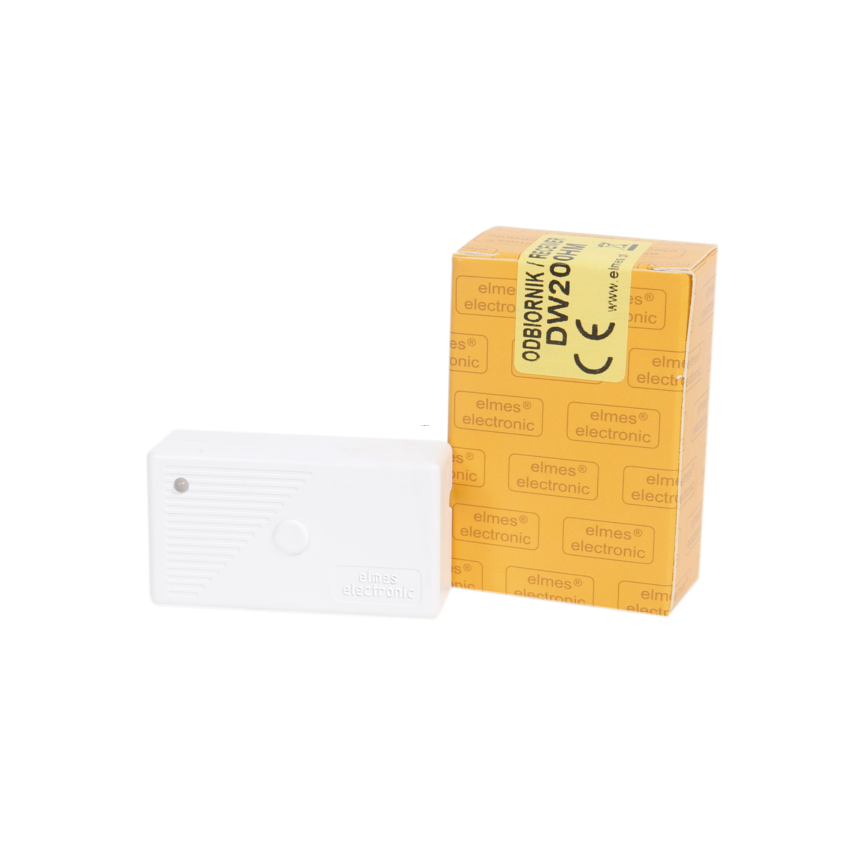

Odbiornik DW200HM jest miniaturowym odpowiednikiem odbiornika typu DW200H. W urządzeniu wykorzystany jest system zmiennego kodu KEELOQ® firmy Microchip Technology Inc., USA. Odbiornik współpracuje z maksymalnie 12-ma (lub 112-opcja) pilotami Elmes Elektronik na pasmo 434MHz typu DWM50H, UMB100H, AN200H, DWB100H, DW200H, CH4H, CH4H-200, CH8H lub CH32H.


Wprowadzenie do pamięci pilota 13-tego (lub 113-tego) skasuje pierwszy itd. Aby usunąć z systemu zgubiony pilot, konieczne jest kasowanie wszystkich pilotów z pamięci, a następnie ponowne wprowadzenie do odbiornika każdego z pozostałych pilotów.

Odbiornik posiada wyjście do podłączenia zewnętrznej sygnalizacji akustycznej, dwukolorowy LED sygnalizujący przełączenie pierwszego kanału oraz dwa wyjścia przekaźnikowe typu NO (tryb NC uzyskuje się przez przelutowanie zworek znajdujących się od strony elementów SMT, pod przekaźnikami – patrz schemat podłączenia).


Wyjście sygnalizacyjne „S” typu „otwarty kolektor” służy do podłączenia zewnętrznego sygnalizatora. Na tym wyjściu pojawiają się dwa impulsy zwarcia do masy przy załączeniu dowolnego kanału, a jeden – przy wyłączeniu. Zwierając zworkę JP2 możemy wyłączyć tę sygnalizację dla kanału drugiego, a pozostawić dla pierwszego.


Odbiornik DW200HM jest odbiornikiem dwukanałowym, ale poprzez zwarcie zworki JP1 można przełączyć go w tryb pracy jednokanałowej. Załączany jest wtedy tylko przekaźnik na wyjściu 1.



ELMES DW200HMR
Specyfikacja
Liczba przekaźników	2
Tryb pracy kanałów	2
Wyjścia przekaźnikowe	NO/NC
Sygnalizacja LED	TAK (A)
Wyjście S	1A/60V
Częstotliwość pracy (MHz)	434
Rodzaj radia	SR
Pamięć odbiornika	12 (B)
Zasilanie odbiornika	10..15 VDC (C)
Pobór prądu (stan spoczynku)	20..60mA
Obciążalność wyjść przekaźnikowych	0,5A/125VAC, 1A/30VDC
Rozmiary	18/31/57
Temperatura pracy	0 to +40°
