Przetwornica DC/DC, stabilizująca napięcie, izolowana, Vin 10...15VDC, Vout 12VDC, Iout 4A, Pout 50W, moduł do zabudowy

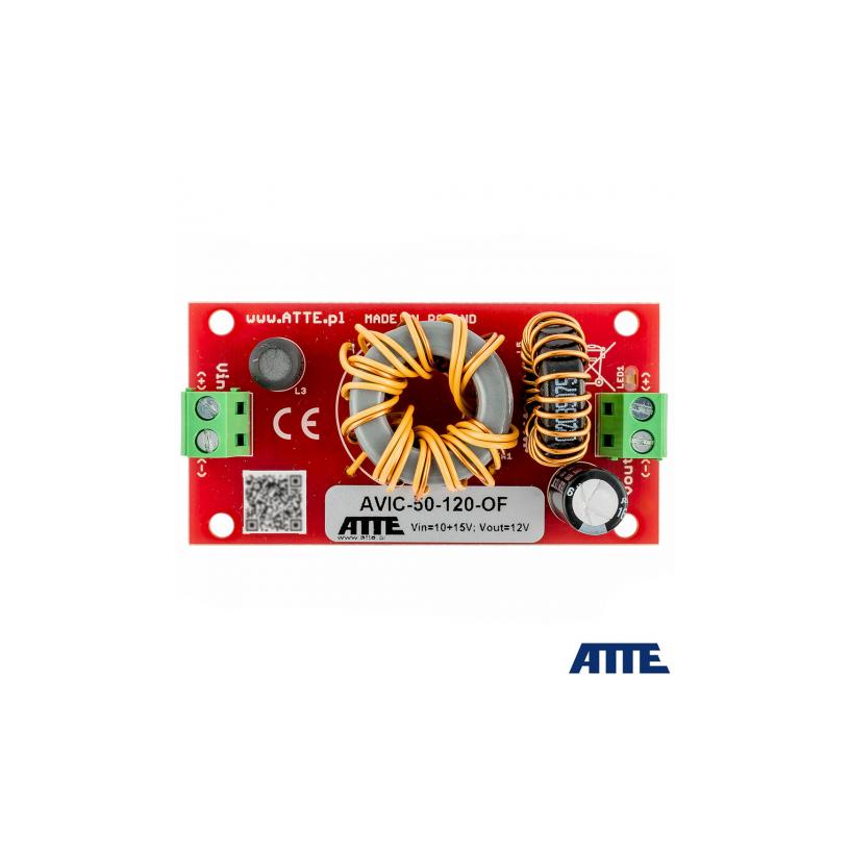

Moduł typu AVIC-50-120-OF jest wysokosprawną izolowaną przetwornicą DC/DC przeznaczoną do zasilania rejestratorów, dysków sieciowych oraz innych urządzeń wymagających stabilnego zasilania 12VDC pracujących z zasilaczem buforowym, którego napięcie wyjściowe zmienia się w zakresie od 10V do 14V w zależności od trybu pracy (akumulator/sieć). Układ wyposażony jest w szereg zabezpieczeń funkcjonalnych zapewniających niezawodną pracę urządzenia min.:
• zabezpieczenie przeciwzwarciowe wyjścia 12V
• zabezpieczenie przed przeciążeniem przetwornicy
• zabezpieczenie przed odwrotną polaryzacją napięcia zasilającego
• zabezpieczenie przeciwprzepięciowe wyjścia 12V
| ATTE AVIC-50-120-OF |
| Dane techniczne |
| Moc wyjściowa | 50W ciągła |
| Zakres napięcia wejściowego | 10...15VDC |
| Napięcie wyjściowe | 12VDC +/-2% |
| Prąd wyjściowy | 4A (prąd ciągły) |
| Zabezpieczenie przed zwarciem wyjścia | 6A – próg zadziałania zabezpieczenia |
| Prąd jałowy przetwornicy | maks.14mA |
| Napięcie izolacji we/wy | 2kV |
| Zakres temperatur pracy | -10...+40°C |
| Obudowa | Brak – konstrukcja otwarta |
| Wymiary, waga | 39 × 76 × 35 mm |
