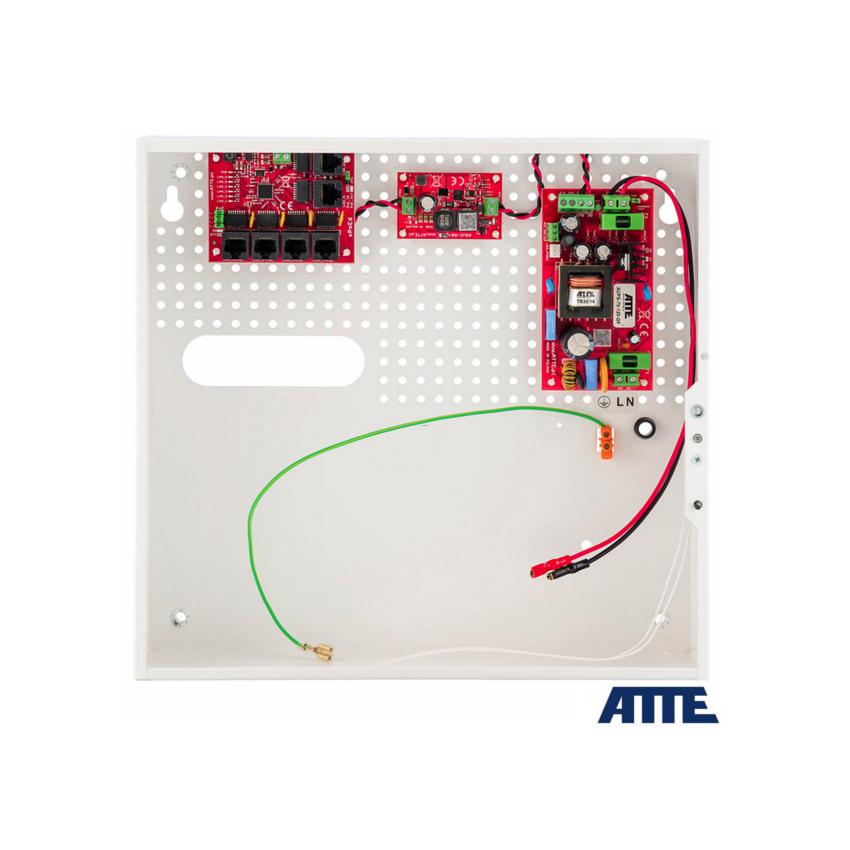

| ATTE IPUPS-5-11-F |
| Dane techniczne |
| Porty LAN | 6 portów RJ45 10/100Mbps (5xLAN+PoE, 1xUplink) |
| Obsługiwane odbiorniki PoE (standard / moc max) | 802.3af - do 15,4W LAN_1...LAN_5 802.3at - do 30W LAN_1...LAN_5 PoE PASSIVE - do 50W LAN_5 / do 40W LAN_1...LAN_4 |
| Wyjścia PoE (standard / tryb zasilania) | LAN_1...LAN5 PoE PASSIVE, mode B (4,5+) (7,8-) |
| Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem) | LAN_1...LAN_4 0,75A / elektroniczne (auto-powrót) LAN_5 1,25A / elektroniczne (auto-powrót) |
| Mikroprzełączniki SW1 | przełącznik 1 "MODE" - tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5 |
| Tryb pracy "Standard" | przełącznik 1 "MODE" w pozycji OFF LAN_1...LAN_6 - zasięg do 100m (10/100Mbps) |
| Tryb pracy "Long Range" | przełącznik 1 "MODE" w pozycji ON LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps) |
| Zasilacz sieciowy (rodzaj / typ) | impulsowy SMPS / AUPS-70-120-OF |
| Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem) | 9A, elektroniczne (po zwarciu może być wymagany restart zasilacza) |
| Zabezpieczenie termiczne zasilacza | TSD (thermal shutdown) 130°C, wymaga restartu |
| Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia | 180...240VAC / T3,15A bezpiecznik topikowy F1 |
| Moc wyjściowa zasilacza (ciągła) | 72W współdzielone dynamicznie z ładowaniem akumulatora (priorytet ma wyjście zasilania) |
| Sprawność zasilacza | 90% @60W |
| Napięcie wyjściowe zasilacza | 12V +/-15% |
| Napięcie wyjściowe PoE (zasilanie kamer) | 48V +/- 2% |
| Budżet mocy dla wyjść PoE (maksymalny) | 50W |
| Akumulatory / miejsce w obudowie | 1x akumulator 12V (żelowy lub AGM) / 1x18Ah |
| Prąd ładowania akumulatora | 1A/2A (wybierane zworą JP1) |
| Zabezpieczenie obwodu akumulatora | F6,3A bezpiecznik topikowy F2 |
| Zabezpieczenie akumulatora | odłączenie akumulatora przy napięciu poniżej 10,2V |
| Wyjścia sygnalizacji zasilacza / obciążalność / typ | OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor) |
| Montaż obudowy | naścienny, otwory montażowe 6mm |
| Montaż urządzeń wewnątrz obudowy | systemowe otworowanie 4,8mm w rastrze 10,8mm |
| Zakres temperatur pracy | -10°C...+40°C |
| Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe) | ABOX-F / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany |
| Wymiary / masa netto / stopień ochrony | 300x320x90mm / 2,38kg / IP20 |
