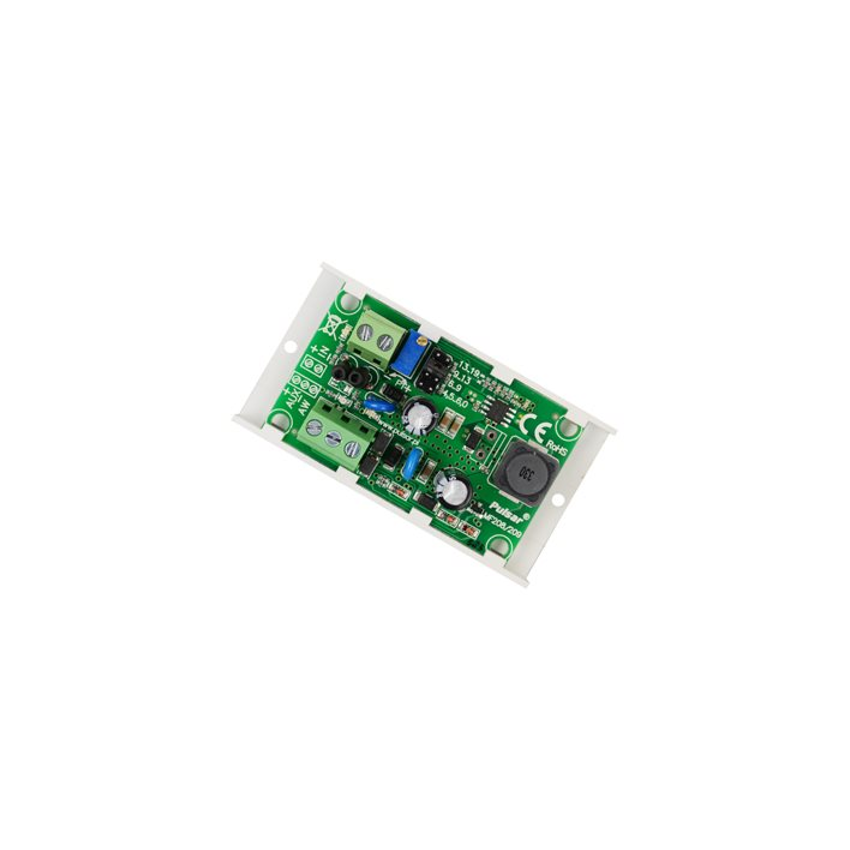

DC/DC10SD Przetwornica

Cena:
80.00 PLN netto
98.40 PLN brutto
Ceny detal, rabaty dostępne w programie partnerskim



Pliki do pobrania:
1. Karta katalogowa DC,DC10SD.pdf
5902135303962

DC/DC10SD Przetwornica

Specyfikacja

  • Przetwornica DC/DC obniżająca napięcie z regulacją napięcia wyjściowego
  • Przykład zastosowania: obniżenie napięcia z 24V na 12V DC
  • Zakres napięcia wejściowego: 8÷28V DC
  • Zakres napięcia wyjściowego: 4,5÷19V DC
  • Minimalna różnica między napięciem wejściowym
    (obniżanym) a wyjściowym: 3V
  • Wyjście techniczne PSU sygnalizacji awarii przetwornicy wyzwalane przez:
    · Zwarcie wyjścia
    · Przeciążenie wyjścia
  • Maksymalny prąd obciążenia 1A (12W)
  • Zabezpieczenia:
    · Przeciwzwarciowe SCP
    · Przeciążeniowe OLP
    · Termiczne OHP
  • Wysoka sprawność: 80÷93%
  • Sygnalizacja optyczna LED
  • Gwarancja – 2 lata od daty produkcji
  • Montaż:
    · listwa montażowa z taśmą samoprzylepną
    · wkręty montażowe
PULSAR DC/DC10SD
Dane techniczne
Zakres napięcia wejściowego
8V÷28V DC
zależne od zakresu ustawionego zworką
Zakres napięcia wyjściowego
4,5V÷6V, 6V÷9V, 9V÷13V, 13V÷19V
Zakresy przełączane zworką
Ustawienie fabryczne: 12V
Minimalna różnica między napięciem
wejściowym a wyjściowym
3V
Moc modułu P 12W max.
Sprawność energetyczna
80%÷90% w całym zakresie zasilania i obciążenia
Napięcie tętnienia 20mV p-p...50mV p-p
Prąd wyjściowy  1A max.
Pobór prądu przez układy modułu 10 mA max.
Zabezpieczenie przed zwarciem SCP i przeciążeniem OLP
180% ÷ 200% mocy modułu – ograniczenie prądu wyjściowego, automatyczny powrót po zaniku zwarcia
Wyjścia techniczne
- PSU wyjście sygnalizujące awarię:
typ OC, 50mA max. Stan awarii: poziom hi-Z (wysoka impedancja), stan normalny: poziom L (0V)
Sygnalizacja optyczna
- IN dioda sygnalizująca stan zasilania DC
- AUX dioda sygnalizująca stan zasilania DC na wyjściu
- PSU dioda sygnalizująca awarię

- czerwona, stan normalny świeci światłem ciągłym

- zielona, stan normalny świeci światłem ciągłym

- czerwona, stan normalny nie świeci, awaria świeci światłem ciągłym
Warunki pracy
II klasa środowiskowa, -10°C ÷40°C, należy zapewnić przepływ powietrza wokół modułu w celu konwekcyjnego chłodzenia
Wymiary
80 x 43 x 27 (L x W x H)
Waga netto/brutto 0,04/0,06 kg
Mocowanie
taśma montażowa lub wkręt montażowy x 2
Deklaracje, gwarancja CE, 2 lata od daty produkcji
